Moto china con inyección Delphi MT05: leer los códigos en el testigo de motor, sin máquina de diagnosis

Muchas cilindradas pequeñas chinas de inyección, incluidas 125, 250 y quads, usan una centralita Delphi MT05 (o sus evoluciones MT05.2 y MT05.3). Delphi la diseñó para motores pequeños de uno y dos cilindros, y tiene una cualidad poco habitual: sus códigos de avería se pueden leer sin ninguna herramienta, contando los parpadeos del testigo de motor. Antes de comprar una máquina de diagnosis o pagar una hora de taller, merece la pena saber hacerlo.

Primero: ¿tu moto lleva una Delphi?

El fabricante de la moto casi nunca fabrica su inyección. Según el modelo y el año, una moto china puede llevar una centralita Delphi, Bosch, UAES (la empresa conjunta china de Bosch) u otros proveedores locales. Tres formas de saberlo:

• La etiqueta de la centralita: bajo el asiento o detrás de un carenado lateral, la caja lleva el nombre del fabricante y la referencia (MT05, MT05.2, MT05.3…).
• El manual de taller del modelo, si existe, que describe el sistema de inyección.
• El concesionario, que conoce la centralita de su gama.

La MT05 está documentada por ejemplo en la Zongshen Cyclone RX3, donde un propietario publicó el procedimiento y la tabla de códigos, y en muchos UTV y quads chinos (Hisun y derivados), donde los foros especializados la usan desde hace años. El procedimiento siguiente vale solo para una MT05: en una centralita Bosch o UAES no dará nada, u otra cosa.

El testigo de motor, en condiciones normales

Al dar el contacto, el testigo de motor se enciende: es la prueba de la bombilla y la señal de que la centralita tiene alimentación. Con el motor arrancado, debe apagarse. Si sigue encendido, o se enciende circulando, la centralita ha memorizado una avería. Un testigo que no se enciende nunca, ni con el contacto dado, también es una pista: bombilla o LED fundidos, o fallo del circuito del testigo (justo lo que señala el código P0650 de la tabla).

Leer el código contando parpadeos

El procedimiento publicado para la RX3:

1. Moto parada, motor apagado.
2. Da el contacto, quítalo, dalo, quítalo, dalo: ON, OFF, ON, OFF, ON, en pocos segundos.
3. El testigo de motor emite entonces cuatro series de parpadeos, una por cada cifra del código.
4. Cuenta cada serie: un destello = 1, dos destellos = 2… nueve destellos = 9, y diez destellos = 0.
5. Si hay dos averías en memoria, el segundo código sigue al primero.

La «P» no parpadea: solo se transmiten las cuatro cifras. Ejemplo: diez destellos, diez destellos, tres destellos, un destello dan 0031, es decir P0031. Anótalos sobre la marcha, en papel o grabando el cuadro con el móvil: es más fiable que la memoria.

Otras fuentes (foros de UTV) describen lo mismo con «tres ciclos de contacto». Si el primer intento no da nada, repítelo encadenando más rápido.

La tabla de códigos MT05

Esta es la tabla «Malf code» de la MT05 tal como se publicó con el procedimiento. Los textos son los de Delphi; la columna «Qué hacer» es nuestro orden de comprobación, de lo más sencillo a lo más caro.

Los dos últimos son códigos propios de Delphi (P1xxx): no busques su significado en una lista OBD genérica, donde sería otro.

La trampa P0031 / P0032

En la norma SAE J2012, la de las listas OBD que se encuentran por todas partes, P0031 significa «calefactor de la sonda lambda, circuito bajo» y P0032 «circuito alto». La tabla Delphi MT05 dice lo contrario: P0031 tensión alta, P0032 tensión baja. No sabemos si es una particularidad de la centralita o una errata de la tabla publicada; te lo señalamos por una razón práctica: en una MT05, no deduzcas el sentido de la avería a partir del texto de una lista genérica. Mide: calefactor de la sonda, su alimentación, su masa. Como dato, el propietario de la RX3 obtuvo un P0031 simplemente desconectando la sonda.

Los cuatro códigos que más se ven

P0562: tensión baja

Antes de cualquier otro diagnóstico, mide la batería. Una batería cansada hace caer la tensión al arrancar, y la centralita lo registra. Con el motor en marcha, la tensión debe subir: si no se mueve, hay que seguir el circuito de carga (regulador, alternador, conector). Mira diagnosticar una batería de moto y las 6 medidas con el polímetro.

P0118 y P0113: sondas de temperatura

Un conector oxidado basta para que la centralita crea que la sonda está desconectada. Consecuencia: mezcla errónea, arranque en caliente difícil, ralentí inestable. Desconecta, limpia, vuelve a conectar, borra y comprueba si el código vuelve. Nuestro artículo sobre el arranque en caliente difícil explica la relación.

P0505: ralentí

En un monocilíndrico pequeño, un cuerpo de mariposa sucio o un manguito de admisión agrietado desajustan rápido el ralentí. Limpiar el cuerpo de mariposa suele ser la solución más barata. Una entrada de aire en la admisión se busca con método: mira nuestra guía de las entradas de aire.

P0337: sin señal de cigüeñal

Es el código que impide arrancar: sin señal de posición, no hay inyección ni encendido. Conector del sensor, cable pinzado a lo largo del cárter y, después, el propio sensor.

Borrar el código

Un código memorizado no desaparece necesariamente solo una vez reparada la avería. El método más seguro sigue siendo la herramienta de diagnosis del concesionario, o una máquina compatible con MT05. Algunos propietarios desconectan la batería unos minutos para reiniciar la centralita; puede funcionar, pero también borra los valores adaptados, y el ralentí puede quedar raro mientras la centralita vuelve a aprender. En cualquier caso, borra y haz una prueba: un código que vuelve enseguida no se ha reparado.

Diagnóstico: de lo más barato a lo más caro

1. Leer el código en el testigo y anotarlo.
2. Batería y carga (P0562, P0563).
3. Conectores del sensor señalado: desconectar, limpiar, volver a conectar.
4. Cableado: cable pinzado, rozado, fundido cerca del escape.
5. Limpieza del cuerpo de mariposa y búsqueda de entradas de aire (P0505, P0131).
6. Prueba del sensor o actuador con el polímetro, según los valores del manual de taller.
7. Sustitución de la pieza, al final, con la referencia original: un sensor «adaptable» con la calibración equivocada genera otro código.

Seguridad

Trabaja con el motor frío, el contacto quitado y lejos de cualquier llama cuando toques el circuito de gasolina (P0230, P0201): sigue a presión un rato después de parar. No pinches nunca un cable de inyección con una aguja sin proteger luego el aislante, o entrará agua. Y no circules con un código de bobina o de inyector: un cilindro que no quema su mezcla manda gasolina al escape y puede dañar el catalizador.

Cuándo pasar la mano

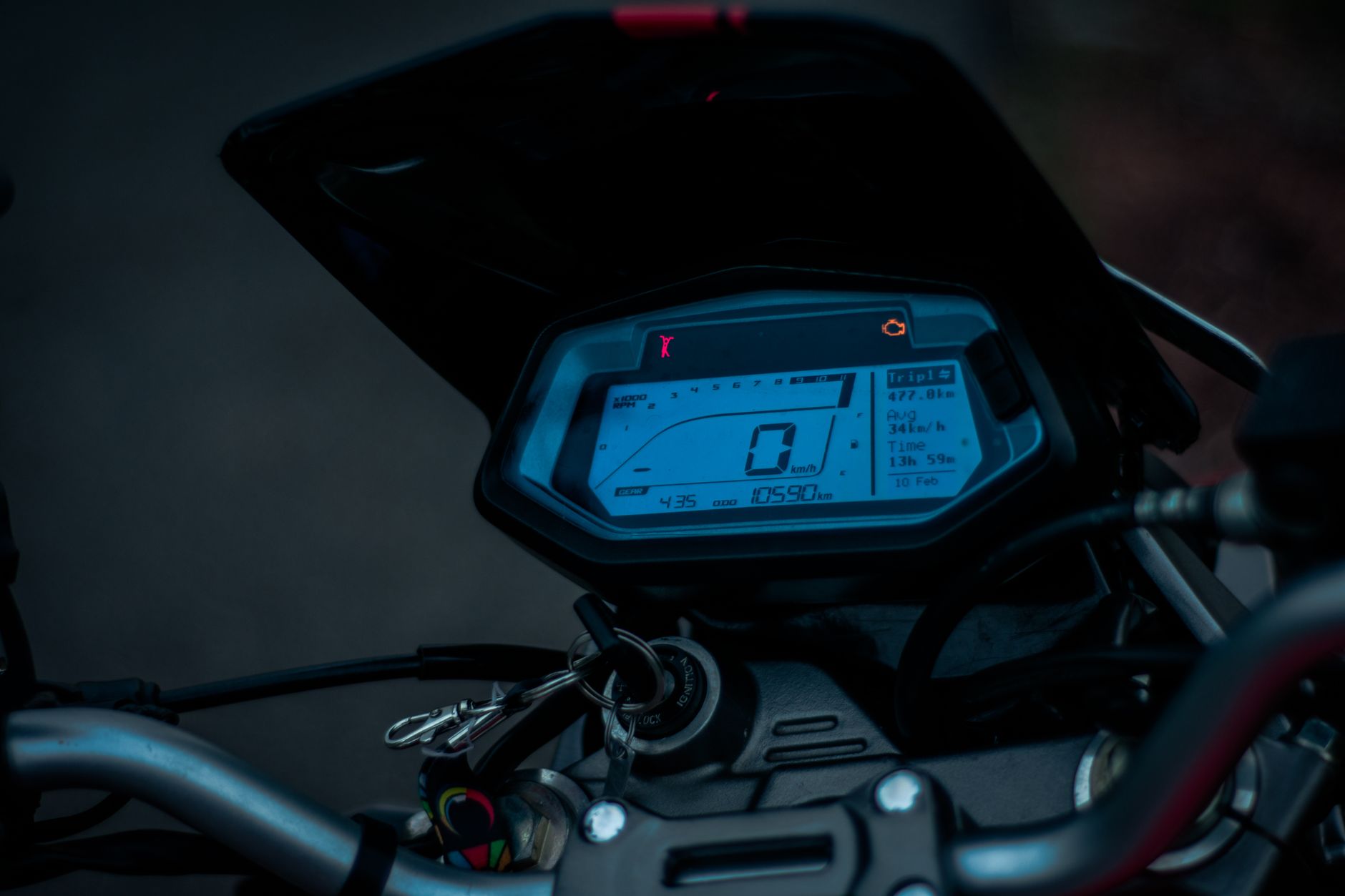

Una centralita que no responde, códigos que cambian en cada lectura o una moto todavía en garantía: al concesionario. Para saber quién distribuye cada marca, mira quién fabrica qué en las motos chinas y piezas, garantía y red. Si buscas una 125, nuestra guía de compra de 125 chinas; para cilindradas mayores con inyección Bosch, lee el testigo de motor de las CFMoto.

---

¿Un código que no está en la tabla, una moto de la que no conoces la centralita? Pregunta al asistente con el modelo, el año y la secuencia de parpadeos.
